  产品名称： VS1+系列户内高压真空断路器
  型号规格：
  产品类别： 常规产品 -- 高压电器 -- 户内断路器
  参考价格： 厂价直销
  下 浮 数：
  产品品牌： 国标产品
  产品产地： 上海
  可供数量： 批量


供应商家：
上海：
上海倍源工贸有限公司

联系电话：
021-66770508 66775508
13916500500
13901609058
传真： 021-66108310
电子邮件： 91way@163.com

北京：
北京容申和科贸有限公司
联系电话： 010-63483536
  13552697787
传真： 010-63483536
电子邮件： carll2008@163.com
  产品简介：
（点击小图查看大图）
  VS1+系列户内高压真空断路器主要技术参数：
  　　VS1-12 型户内高压真空断路器，系三相交流 50Hz 定额电压为 12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

使用环境

A 周围空气温度：上限+40℃，下限-15℃;
b 海拔高度：≤100m(若需增高海拔，则额定绝缘水平相应提高)；
c 振幅：地震列度不超过8度；
d 空气相对湿度日平均值不大于95％，月平均值不大于90％
e 无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

主要技术参数

序号 名称 名称 数据
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定绝缘水平 1min工频耐压 kv 对地/相间42/48
雷电冲击耐压(峰值) 对地/相间75/85
4 额定短路开断电流 kA 20 25 31.5 40
5 额定电流 A 630 630 1250 1600 1250 1600
1250 1250 2000 2500 2000 2500
6 额定短时耐受电流(有效值) kA 20 25 31.5 40
7 额定峰值耐受电流(峰值) 50 63 80 100
8 额定短路关合电流(峰值)   50 63 80 100
9 额定短路电流持续时间 S 4
10 机械寿命 次 20000
11 二次回路工频耐受电压(1min) V 2000
12 额定操作顺序   分-t-合分-t1-合分
注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180s

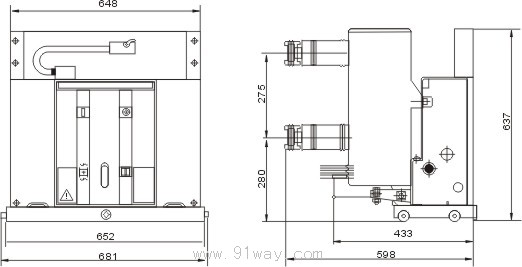

VS1+系列户内高压真空断路器(示意图)
