产品名称: ZW6-12型户外高压真空断路器
型号规格: ZW6-12型户外高压真空断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户外真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图) 资料下载 下载产品电子样本(pdf格式)
ZW6-12型户外高压真空断路器产品详细说明:
主要用途
一、 ZW6-12/630-型户外高压真空断路器适用于三相交流50HZ,额定12KV的电网中,作为分、合负荷电流、过载电流及关合、开断电流之用,也可作为12KV城网或农网的分段开关。
二、该产品工作时处于重合闸状态,配上合适的控制系统,可作为重合器或分段器应用到线路中。
三、可独立应用于中、小型变电站,具有减少占地面积,节省投资等特点。
四、无论用于线路中还是用于变、配电站,都有可配装电网自动化及PW智能单元实现就地及远方控制。
使用环境
一、周围空气温度:上限40℃,下限-40℃;
二、海拔≤2000m;
三、风压:不超过700pa (相当于风速34m/s);
四、地震强度不超过8级。

ZW6-12型户外高压真空断路器技术参数

技术参数名称 单位unit 技术参数
16KA 20KA
1 额定电压 KV 12
2 额定电流 A 630
3 1min工频耐压 干试 KV 42
温试 KV 30
4 雷电冲击耐压(峰值) KV 75
5 额定短路开断电流 KA 16 20
6 额定短路关合电流(峰值) KA 40 50
7 额定峰值耐受电压 KA 40 50
8 4S短时耐受电压 KA 16 20
9 额定操作顺序 分--0.3s合分--180S-合分
10 额定短路电流升断次数 30
11 机械寿命 10000
12 储能电机额定电压 V 交直流 110.220
13 额定操作电压 分闸线圈 V 交直流 110.220
合闸线圈
14 动静触头允许磨损厚度 mm 3
15 触头开距 mm 9±1
16 触头超程 mm 3±1 3±1
17 平均合闸速度 m/s 0.6±0.2
18 平均分闸速度 m/s 1.0±0.2 1.1±0.2
19 合库弹跳时间 ms ≤2
20 三相分闸不同期 ms ≤2 ≤2
21 分闸时间(配CT型弹簧操动机构) s ≤0.1
22 合闸时间(配CT型弹簧操动机构) 最高操作电压 s ≤0.06
最低操作电压 ≤0.1
23 每相回路直流电阻 ≤200
24 相间中心距离 mm 193

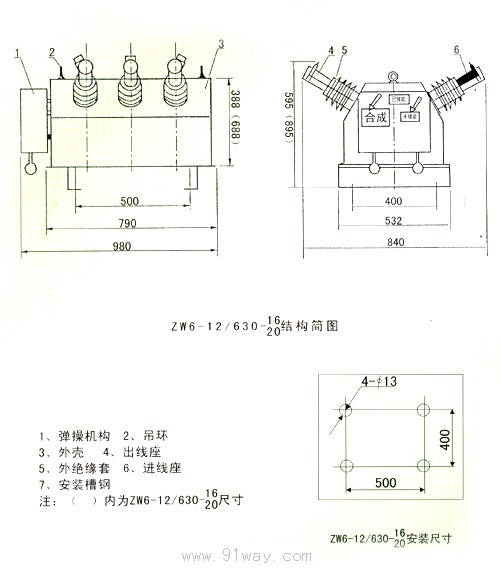

ZW6-12型户外高压真空断路器外形及安装尺寸图

ZW6-12型户外高压真空断路器安装尺寸图

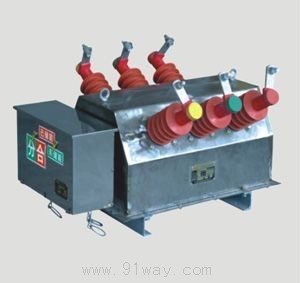

ZW6-12型户外高压真空断路器

ZW6-12型户外高压真空断路器
