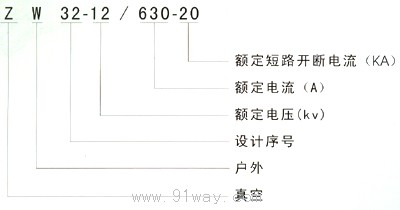

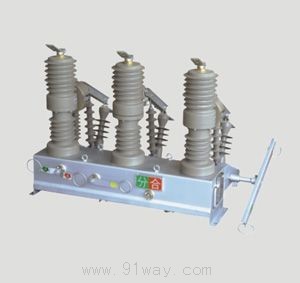

1、概述 1.1产品型号及名称 　　 ZW32-12型户外高压真空断路器 1.2主要用途 　　ZW32-12型户外高压真空断路器（以下简称断路器）用于交流50HZ，电压10-12KV的三相电力系统，作为分断、关合负荷之用，它具有过载及短路保护功能，满足控制、测量要求、还可实现远方控制、监视等。适用于变电站及工矿企业配电系统中作保护和控制之用及农村电网中频繁操作场所。 1.3型号意义 2　使用环境条件 a.周围空气温度：上限+40℃，下限-30℃ b.海拔≤2000m（若需增高海拔，则额定绝缘水平相应提高）； c.风压：不超过700pa　（相当于风速34m/s） d.振幅：地震度8度； e.污秽等级：Ⅲ级 f.最大日温差：不超过25℃ 3　技术参数 序号 名称 单位　 数据 1 额定电压 KV 12 2 额定绝缘水平 1min工频耐压 干试 42 温试 34 雷电冲击耐压（峰值） 75 3 额定电流 A 630:400:200 4 额定短路开断电流 KA 20:16:12.5 5 额定操作顺序   分--0.3--合分--180s-合分 6 额定短路开断电流次数 次 30 7 额定短路关合电流（峰值） KA 50 8 额定峰值耐受电流 9 额定短时耐受电流 20 10 额定短路持续时间 S 4 11 分闸时间（分励脱扣） 最高操作电压 ms 20-45 额定操作电压 最低操作电压 12 合闸时间 13 全开断时间 25-50 ≤100 14 燃弧时间 ≤20 15 机械寿命 次 10000 16 合闸功 J 70 17 储能电机额定输入功率 W ≤40 18 额定操作电压及辅助回路额定电压 V DC220 AC220 19 额定电压下储能时间 S <10 20 过电流脱扣器 额定电流 A 5 脱扣电流准确度 % ±10

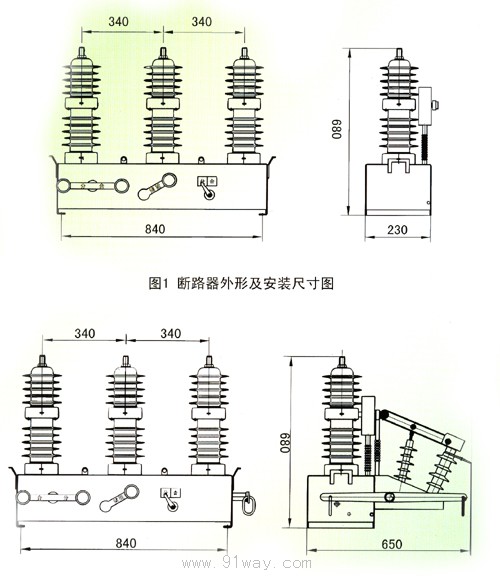

外形及安装尺寸图
