一、概述

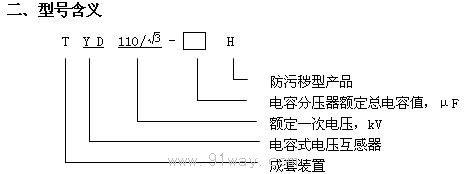

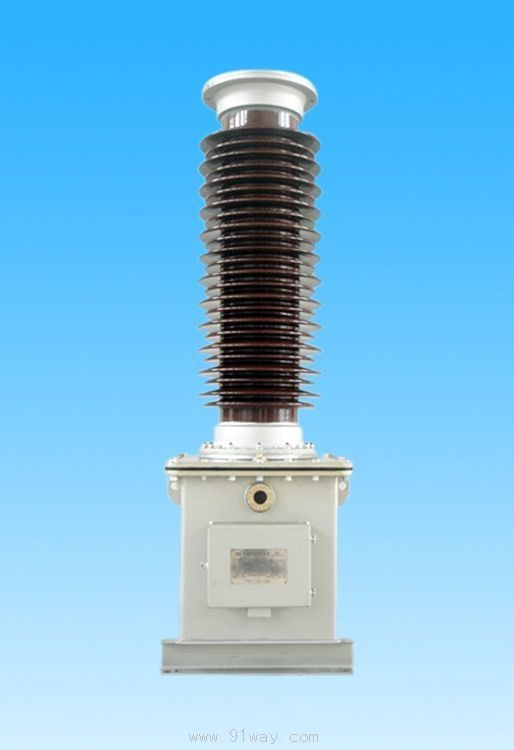

本型电压互感器为电容分压器和电磁单元两部分组成、户外型产品，适用于额定电压110kV、额定频率为50Hz的中性点有效接地系统中作电压、电能测量继电保护用。

三、结构简介及产品特点

本产品由电容分压器和电磁单元两部分组成，电容分压器的中压端子和低压端子直接引入装有电磁单元的油箱内。电磁单元由中间变压器、补偿电抗器和阻尼器组成。电容分压器由瓷套、电容芯子、电容器油和金属膨胀器组成。电容器芯子由若干个膜纸复合介质与铝箔卷绕的元件串连而成，经真空浸渍处理。装有金属膨胀器补偿油体积随温度的变化。二次接线盒内带有载波通讯端子，并带有过电压保护间隙。

互感采用速饱和阻尼装置，瞬变响应速度快并能可靠地阻尼铁磁谐振。产品优化了密封结构，具有良好的密封性能。

四、技术参数

额定一次电压：110kV，

设备的最高电压：126kV，

额定二次电压：0.1/ kV，

剩余电压绕组的额定电压：0.1kV，

电容分压器的额定电容（允许偏差±5%）见表1。

表1

产  品  型  号	TYD110/ -0.01H	TYD110/ -0.02H	TYD110/ -0.007H	TYD110/ -0.015H
高压额定电容C1  μF	0.01318	0.029333	0.00916	0.0219
中压额定电容C2  μF	0.04235	0.062857	0.0296	0.04734
分压器额定电容CN  μF	0.01	0.02	0.007	0.015
额定分压比	4.21	3.14	4.23	3.16

额定负荷（cosφ=0.8滞后）及准确级见表2。

表2

产品型号	TYD110/ -0.01H	TYD110/ -0.02H	TYD110/ -0.007H	TYD110/ -0.015H
主二次1＃绕组	80VA/0.2级	150VA/0.2级	80VA/0.2级	150VA/0.2级
主二次2＃绕组	100VA/0.5级	150VA/0.5级	100VA/0.5级	150VA/0.5级
剩余电压绕组	300VA/3P级	300VA/3P级	300VA/3P级	300VA/3P级

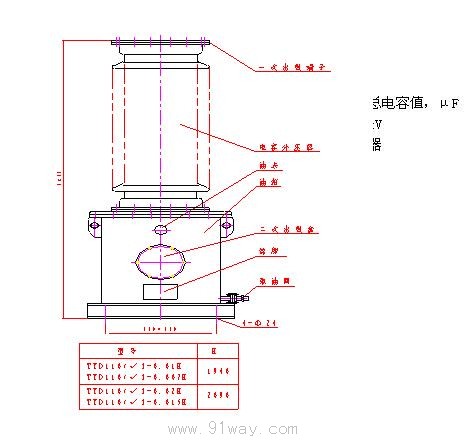

五、外形及安装尺寸
