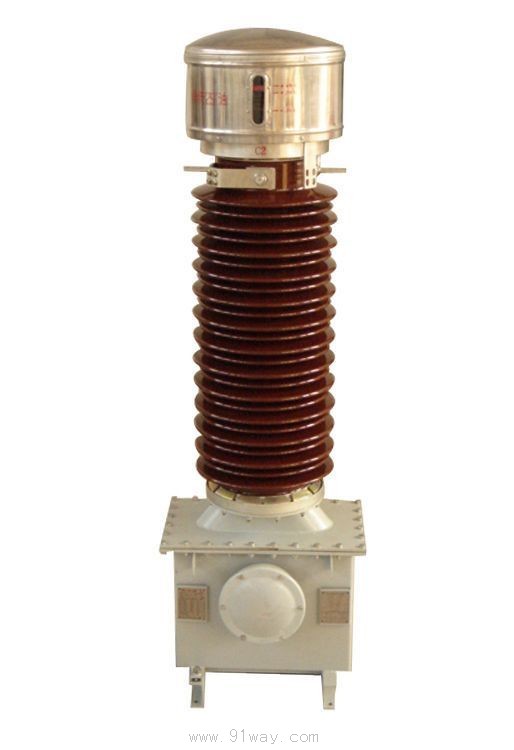

一、概述

本型电流互感器为油浸式全密封型绝缘结构、户外型产品，适用于额定频率50Hz或60Hz、额定电压为110kV的电力系统中，作电能计量、电流测量和继电保护用。

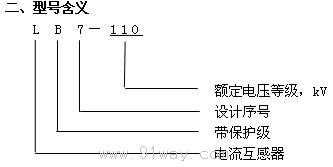

三、产品特点及结构简介

本型电流互感器为油浸式全密封绝缘结构,主绝缘为电容型油纸复合绝缘, 一次绕组为变形“U”字节型1/4铝管或半圆铝管、半圆铜管，提高了产品的动热稳定性；器身装在充满变压器油的油箱中，并经真空干燥和浸油处理；一次出线端子在瓷套上部打孔引出，串并联可以在瓷套外换接形式，在储油柜外便可以换接；采用不锈钢金属膨胀器作为油补偿装置，通过膨胀器上端窗口指针位置来表示油面指示。二次绕组可以根据用户需求任意组合，带负荷能力强。内部电场分布均匀且场强较低、局部放电量低。

四、技术参数

额定绝缘水平  kV	126/230/550
额定一次电流  A	2×50～2×1250
额定二次电流  A	5或1
准确级次	0.2S,0.5S,0.2,0.5,5P,10P根据要求可以带抽头
额定输出  VA	20、30、40、50、60等
二次线圈个数	3～8
准确级组合	0.2S/0.5/5P/5P/5P/5P等任意组合
测量级仪表保安系数	Fs≤5
保护级准确限值系数	10、15、20、25、30、35、40等
短时热电流  kA/s	22.5～50/1，可以根据用户需求特殊设计
额定动稳定电流  kA	56.25～125，可以根据用户需求特殊设计
产品介质损耗因数	≤0.005
局部放电量  pC	≤5
无线电干扰水平  μV	≤250
外绝缘爬电距离  mm	3150,3906等
产品海拔  m	≤3500

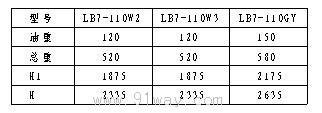

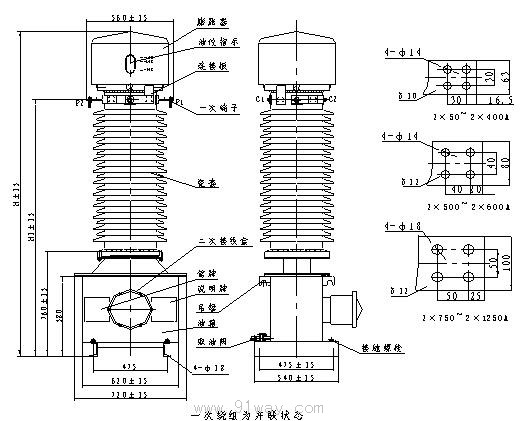

五、外形及安装尺寸
