关于产品供应： |
 |
|
|
 |
|
 |
|
 |
产品名称： |

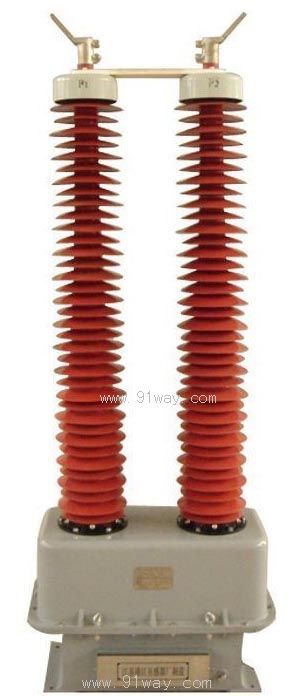

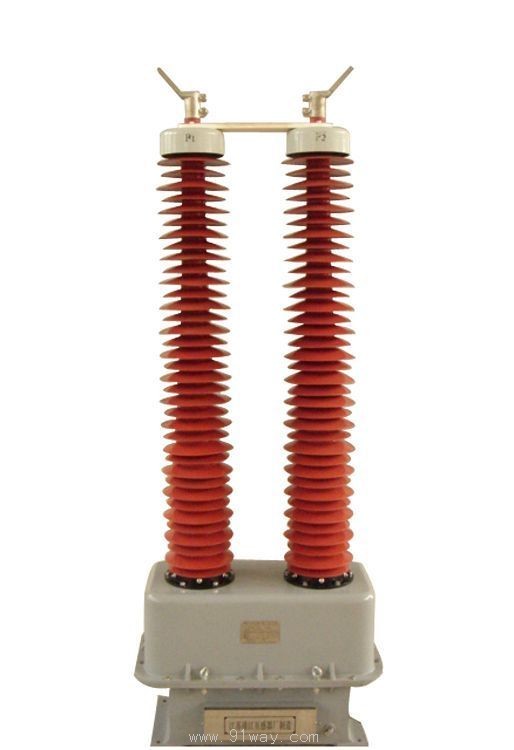

LRGBJ系列高压互感器
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 高压电器
-- 35KV以上互感器 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
LRGBJ系列高压互感器主要技术参数： |
| |
一、概述
本型电流互感器为油浸式全密封型绝缘结构、户外型产品，适用于额定频率50Hz或60Hz、额定电压为110kV的电力系统中，作电能计量、电流测量和继电保护用。
二、型号含义
防污等级 (W2为Ⅲ级污秽、W3为Ⅳ级污秽、GY为高原地区)
额定电压等级，kV
设计序号
带保护级
电流互感器
三、产品特点及结构简介
本型电流互感器为油浸式全密封型绝缘结构，主绝缘为油浸纸电容型复合绝缘，一次绕组为”U”字型；器身装在充满变压器油的油箱中，并经真空干燥和浸油处理；一次出线端子在储油柜上，串并联为外换装置，在储油柜外便可以换接；采用不锈钢金属膨胀器作为油补偿装置，通过膨胀器上端窗口指针位置来表示油面指示。二次绕组可以根据用户需求任意组合，带负荷能力强。内部电场分布均匀且场强较低、局部放电量低。
四、技术参数
|
型号 |
LRGBJ-35 |
LRGBJ-66 |
LRGBJ-110 |
LRGBJ-220 |
|
设备最高电压 kV |
40.5 |
72.5 |
126 |
252 |
|
额定频率 Hz |
50 |
50 |
50 |
50 |
|
工频耐压 kV |
95 |
140 |
230 |
460 |
|
雷电全波冲击耐压 kV |
200 |
325 |
550 |
1050 |
|
截波冲击耐压 kV |
230 |
374 |
633 |
1208 |
|
爬电距离 mm |
1020 |
1820 |
3150 |
6300 |
|
额定一次电流 A |
100～2500、2×100～2×1000 |
|
额定二次电流 A |
5或1 |
|
准确级（可任意组合） |
0.2S、0.5S、0.2、0.5、5P、10P |
|
额定输出 VA |
20、30、40、50、60 |
|
准确限值系数 |
10～40 |
|
短时热电流（最大） kA/s |
50/3 |
|
额定动稳定电流(最大) kA |
125 |
|
互感器承受载荷 N |
2000 |

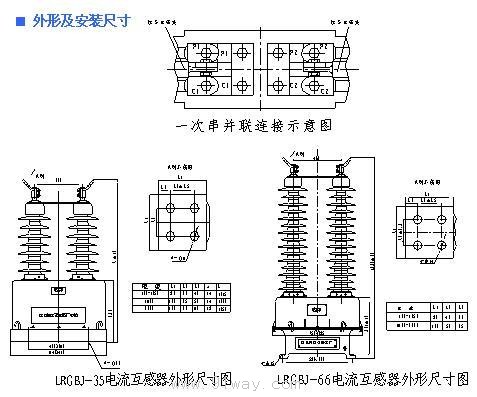

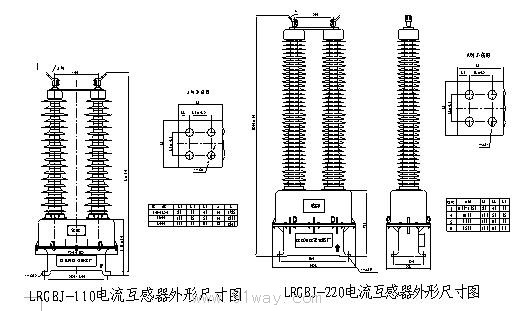

五、外形及安装尺寸
|
|
| |
|
| |
LRGBJ系列高压互感器(示意图)
|
