产品简介:

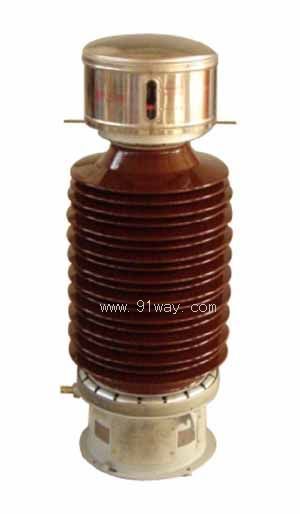

(点击小图查看大图)
JDC6-110,JDCF-110系列高压互感器产品详细说明:
JDC6-110,JDCF-110系列高压互感器为电磁式油浸纸复合绝缘、全密封结构户外产品,适用于额定电压为110kV、额定频率为50~60Hz的中性点有效接地系统中作电压、电能测量及继电保护用。

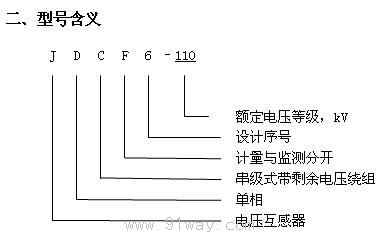

JDC6-110,JDCF-110系列高压互感器型号说明

三、结构简介及产品特点
JDC6-110,JDCF-110系列高压互感器采用油浸纸复合绝缘,为全封闭结构户外产品。本产品经精心设计,磁密低,抗谐振能力强、损耗低,二次绕组可将计量和保护分开,可根据用户需求进行大负荷的特殊设计。选用不锈钢金属膨胀器,采用先进的真空干燥和真空注油处理工艺,介质损耗小、局放量低,确保设备的运行可靠性

四、JDC6-110,JDCF-110系列高压互感器技术参数见表

型号
JDC6-110W
JDCF-110W
设备最高电压kV
126
额定频率   Hz
50~60
工频耐压   kV
230
全波冲击耐压kV
550
截波冲击耐压kV
633
介质损耗因数
整体≤0.02 支架≤0.05
局部放电量  pC
≤5
一次绕组N端对二次及地工频耐受电压 kV
5
二次绕组间及对地工频耐受电压 kV
3
爬电距离mm
3150,3906等
额定电压因数
1.2连续/1.5 30s
1.2连续/1.5 30s
额定电压比kV
110/√3/0.1/√3/0.1
110/√3/0.1/√3/0.1/√3/0.1
准确级
0.2(0.5,3P)/3P
0.2/0.5/3P
额定输出VA
150(300,500)/300
100/150/300
极限输出VA
2000
2000

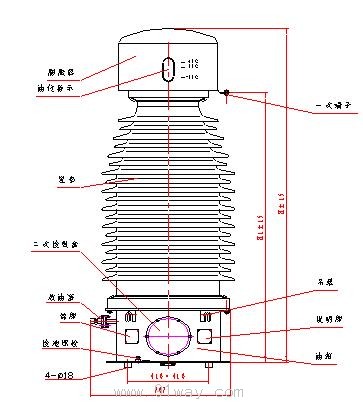

五、JDC6-110,JDCF-110系列高压互感器外形及安装尺寸

JDC6-110,JDCF-110系列高压互感器安装尺寸
JDC6-110,JDCF-110系列高压互感器安装数据

JDC6-110,JDCF-110系列高压互感器
JDC6-110,JDCF-110系列高压互感器
