产品名称: ZW38-40.5型户外交流高压真空断路器
型号规格: ZW38-40.5型户外交流高压真空断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户外真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZW38-40.5型户外交流高压真空断路器产品详细说明:
ZW38-40.5 高架型瓷柱式户外高压真空断路器是三相交流50Hz的高压开关设备,主要用于40.5kV输变电系统的控制与保护,也可用于城、乡电网及工矿企业的正常操作与短路保护之用,并可用作联络断路器及开合电容器组的场合。
该产品配CT19-IVB型弹簧储能操动机构,可以远控电动储能、电动分、合闸操作,也可就地手动储能、手动分、合闸操作。

ZW38-40.5型户外交流高压真空断路器主要特点

采用陶瓷外壳的真空灭弧室,灭弧室放在内充0.02/0.2MPa (不带CT/带CT) SF6气体20℃的瓷套内,可以避免受外界环境的影响,无油、抗
污染、抗凝露,开断电流大,电寿命长。在额定电压下连续开断31.5kA短路电流达20次,额定电流2000A。机械可靠性优越,机械寿命达10000次,能频繁操作。根据用户要求每台产品可带电流互感器6-12只。
该产品设计性能符合GB1984《交流高压断路器》国家标准的要求,并满足IEC56《高压交流断路器》国际电工委员会标准的要求,具有结构
简单,体积小,安装维护方便等特点。

使用环境条件
环境温度:最高温度+40℃;最低温度-30℃。
相对湿度:日平均相对湿度≤90%;月平均相对湿度≤95%。
海拔:正常使用条件海拔不超过1000m(简称平原型);特殊使用条件海拔不超过3000m(简称高原型);风速不超过34m/s (相应于圆柱表面上的700Pa);地震烈度不超过 8 度 (水平加速度 0.25g,垂直加速度0.125g);
空气污秽程度:Ⅳ级;最小公称爬电比距:31mm/kV。

ZW38-40.5型户外交流高压真空断路器主要技术参数

项目名称 数据
额定电压 (kV) 40.5
额定电流 (A) 2000
额定短路开断电流 (kA) 31.5
额定短路关合电流 (kA) 80
额定短路开断电流开断次数 (次) 20
额定失步开断电流 (kA) 8
异相接地故障开断电流 (kA) 27.4
额定操作顺序 分-0.3s-合分-180s-合分
额定短路持续时间 (s) 4
额定短时耐受电流 (kA) 31.5
额定峰值耐受电流 (kA) 80
分闸时间 (ms) 3.-65
合闸时间 (ms) 40-100
平均合闸速度 (m/s) 1.0±0.35
平均分闸速度 (m/s) 2.0±0.35
触头合闸弹跳时间 (ms) ≤8
三极分、合闸同期性 (ms) ≤3
SF6气体额定充气压力 (Mpa) (不带CT) 0.02 (带CT) 0.2
断路器重量 (kg) (不带CT) 750 1000/1150/1300 (6只CT/9只CT/12只CT)
注:断路器配用CT19型弹簧操动机构,其电气原理图,接线图,主要技术参数,机构的安装形式为中挂式。

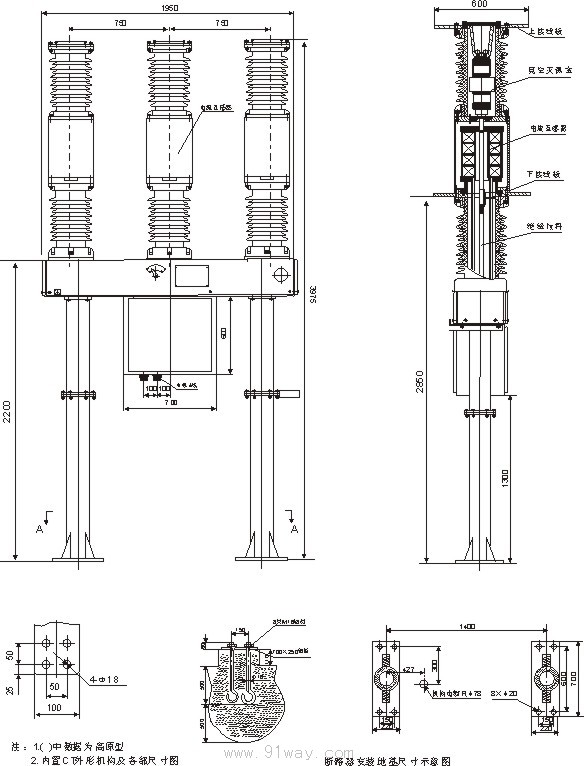

ZW38-40.5外形尺寸
ZW38-40.5高架型瓷柱式高布置真空断路器内置电流互感器外形图

ZW38-40.5型户外交流高压真空断路器安装尺寸图

ZW38-40.5型户外交流高压真空断路器
