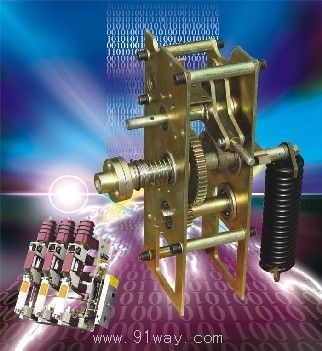

CT25-□型操动机构产品详细说明：

概述
本产品专为FZ25-12型户内高压真空负荷开关量身定做把原来的一体代改为分体,安装方便,维修简单.本产品采用电动和手动两种操作方式进行储能合闸,分闸方式有分闸电磁铁和手动按钮两种方式操作,机 械寿命达到10000次以上。　

主要技术参数
1、由独立电源供电的分闸电磁铁采用螺管式电磁铁，其技术参数下表：

型号	额定电压	额定电压输出功率	正常工作　电压范围
53ZY-CJDO1B	-220V	40W	85%-110%额定电压

如用户需要交流电源供电时，则采用全波整流电源（桥堆）整流后供储能电机工作。
2、由独立电源供电的分闸电磁铁采用螺管式电磁铁，其技术参数下表：

额定工作电压（V）	-220	-110	-220	-110	-48
额定工作电流（A）	2.67	6	2.82	5.85	9.6
额定电工率（W）	<587	660	620	<643.5	460.8
20℃时线圈电阻值（Ω）	30±3	6.1±0.6	78±7.8	18.8	5
正常工作电压范围	65%-120%额定工作电压应可靠分闸, 小于30%额定工作电压时不得分闸

3、机构的输出为60-80J；
4、机构的输出轴工作转角约44度。
5、CT25弹簧操动机构各种第列型号分类：按机构安装和操作方式有：正装侧操、反装侧两种。

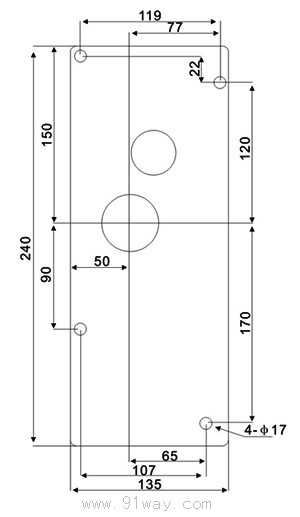

外形及安装孔位示意图

注：用户如有特殊要求，可与我厂协商后确定。
