产品名称: ZW43-12户外交流高压真空断路器
型号规格: ZW43-12户外交流高压真空断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户外真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZW43-12户外交流高压真空断路器产品详细说明:
ZW43-12户外交流高压真空断路器(以下简称断路器)为额定电压12KV,三相交流50Hz的户外配电设备。主要用于开断、关合电子系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用,及农村电网频繁操作的场所。也可作业电网的分段开关,加装控制器后,可实现配网自动化。

ZW43-12户外交流高压真空断路器主要技术参数

序号
项目
单位
参数
1
额定电压
KV
12
2
额定频率
Hz
50
3
额定电流
A
630
4
额定短路开断电流
KA
20
5
额定峰值耐受电流(峰值)
KA
50
6
额定短时耐用受电流
KA
20
7
额定短路关合电流(峰值)
KA
50
8
机械寿命
time
10000
9
额定短路开断电流开断次数
time
30
10
工频耐压(1min):(湿) (干)相间、对地/断口
KV
30/42/48
11
雷电冲击耐受用电流(峰值)相间、对地/断口
KV
75/85
12
二次回路1min工频耐压
KV
2

序号
项目
单位
参数
1
触头开距
mm
9±1
2
触头超行程
mm
2±0.5
3
分闸速度
m/s
1.0±0.2
4
合闸速度
m/s
0.6±0.2
5
触头合闸弹跳时间
ms
≤2
6
相间中心距离
mm
340±1.5
7
三相分合闸不同期性
ms
≤2
8
各相导电回路电阻
μΩ
<80
9
合闸时间
ms
25~45
10
分闸时间
ms
23~45

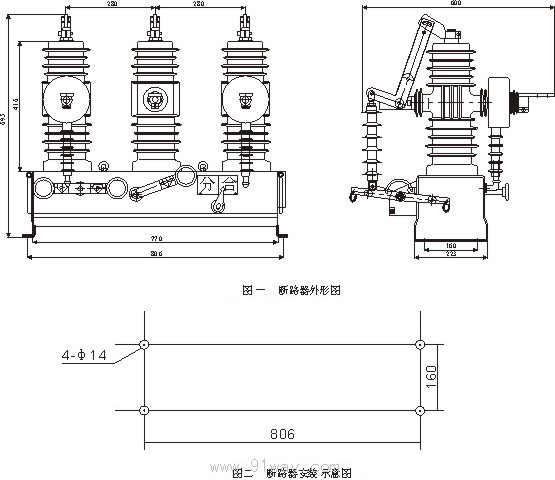

ZW43-12户外交流高压真空断路器安装尺寸图

ZW43-12户外交流高压真空断路器

ZW43-12户外交流高压真空断路器
