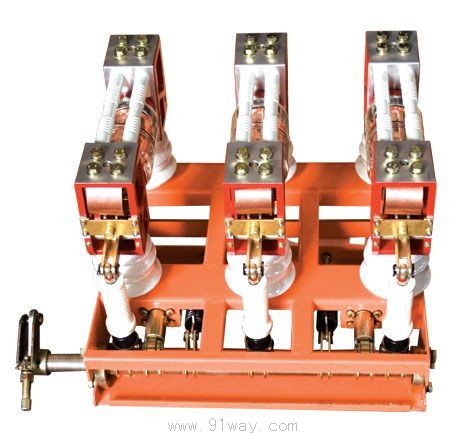

产品名称: ZN28G-12系列户内高压真空断路器
型号规格: ZN28G-12系列户内高压真空断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户内真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZN28G-12系列户内高压真空断路器产品详细说明:

产品概述
1、ZN28A-12系列户内交流高压真空断路器主要用于固定式开柜中,在工矿企业、发电厂、变电站中,作为电气设备的保护与控制元件,并适用于频繁操作的场所。
2、ZN28G-12为ZN28A-12的派生型号,该产品采取了断路器和操动机构前后布置的一体化方式,安装及使用时更为方便,性能更加稳定可直接配置CD17电磁机构CT19弹簧机构。
3、ZN28C-12为ZN28A-12的派生型号,该产品为手车式结构,可以组装KYN1-12手车,KYN18-12手车、JYN2-12手车、JYN3-12手车,断路器和操动机构采取上下布置的方式,可配置CD17电磁机构或CT19弹簧机构。

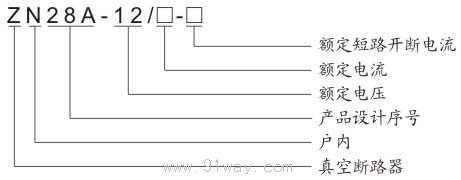

ZN28G-12系列户内高压真空断路器型号及其含义
ZN28G-12系列户内高压真空断路器型号说明
使用环境条件
1、周围空气温度:上限+40℃,下限-10℃(允许在-30℃时储运);
2、相对湿度:日平均值不大于95%;月平均不大于90%;
日平均饱和蒸气压:日平均不大于2.2KPa,月平均饱和蒸气压不大于1.8kPa,
3、海拔:不超过2000m(2500m为高原型);
4、地震烈度:不超过8度;
5、无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

ZN28G-12系列户内高压真空断路器主要技术参数


序号 项目 单位 参   数
ZN28A-12/630、1000、1250-20 ZN28A-12/630、1250、1600-25 ZN28A-12/630、1250、2500-31.5
1 额定电压 kV 12 12 12
2 额定电流 A 630 1000 1250 630 1250 1600 1250 1600 2000 2500
3 额定短路开断电流 kA 20 25 31.5
4 额定短路关合电流(峰值) kA 50 63 80
5 额定耐受电流(峰值) kA 50 63 80
6 额定短时耐受电流 kA 20 25 31.5
7 额定短时持续时间 s 4 4 4
8 额定短路开断电流开断次数 50 50 50
9 额定操作顺序   分-0.3s-合分-180s-合分
10 1min 工频耐受电压 (有效值) kV 42 42 42
11 雷电冲击耐压   75 75 75
12 机械寿命 10000 10000 10000
13 触头开距 mm 11±1 11±1 11±1
14 接触行程 mm 4±1 4±1 4±1
15 三相分合闸同期性 ms ≤2 ≤2 ≤2
16 合闸触头弹跳时间 ms ≤2 ≤2 ≤2
17 极间中心距 mm 250±5 250±5 250±5
18 平均分闸速度(接触油缓冲器前) m/s 0.7~1.3 0.7~1.3 0.9~1.3
19 平均合闸速度 m/s 0.4~0.8 0.4~0.8 0.4~0.8
20 动静触头累计允许磨损厚度 mm 3 3 3

ZN28G-12系列户内高压真空断路器
