产品名称: CT19BW/BN型弹簧操动机构
型号规格: CT19BW/BN型弹簧操动机构
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 弹簧操作机构
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CT19BW/BN型弹簧操动机构产品详细说明:
CT19BW/BN型弹簧操作机构,可供操动35KV真空断路器及合闸功与之相当的SF6断路器,少油断路器等使用,产品性能符合GB1984-89交流高压断路器标准和产品技术条件的要求。
CT19BW/BN型弹簧操动机构同时具有电动机储能和手动储能两种,合闸操作有合闸电磁铁及手动按钮两种,分闸操作有分闸电磁铁、过流脱扣电磁铁及手动按钮三种。

CT19BW/BN型弹簧操动机构是在CT19的基础上,广泛吸收国内外同类产品的优点,结合实际情况,克服了目前同类产品的不足,以最新的构思设计而成,此机构采用前上端输出,减少了许多机构损耗,与其它同类产品比较,具有噪音小、运行平稳、结构紧凑、体积小、手动储能轻、寿命长等特点。

使用环境条件
1. 环境温度:不高于+40℃,不低于-25℃ (储运时周围空气温度上限+40℃,下限-40℃);
2. 海拔高度:不超过1000m;
3. 相对湿度:日平均值不大于95%,月平均值不大于90%(+25℃),
饱和蒸汽压:日平均值不大于2.2×10-3Mpa,月平均值不大于1.8×10-3Mpa;
4. 没有火灾、爆炸危险,没有严重污秽,无化学腐蚀及经常性剧烈震动的场所。

主要技术参数

1. 机构的主要技术参数见下表。

序号
项目
单位
技术数据
1
合闸功
J
350~500
2
储能
电机
型号
单相交直流两用串激电动机HDZ-220B
额定工作电压/电流
≌V/1.6~1.8A
额定输出功率
W
120~160
额定时间
S
≤15
工作电压范围
85~110%额定电压
3
合分
闸电
磁铁
额定工作电压

W
~110V ~220V 380V -220V -110V
额定工作电流
A
5.6 4.5 2.1 2.03 4.07
20℃时线圈电阻
W
60±0.3 23±1.5 108±5.4 24±1.35
工作电压范围
合闸电磁铁85~110%;分闸电磁铁65~120%, 小于30%连续3次不能分闸
4
辅助
开关
型号
F11-12Ⅲ/L
常开触点数
6
常闭触点数
6
额定开断关合电流
A
AC12.5A; DC220V 4A,110V 8A
5
机构输出轴工作转角
50~55
6
机构寿命次数
S
10000
7
配断路器合闸时间
S
0.030~0.060
配断路器分闸时间
S
0.015~0.050
8
一次重合闸无电流间隙时间
S
0.3
9
二次回路1min工作频耐压
V
2000


2. 手动储能操作力:采用520mm储能手柄,最大操作力不大于150N。
3. 合分闸电磁铁结构和参数相同,可以通用。其电源独立分开,也可采用同一电源。

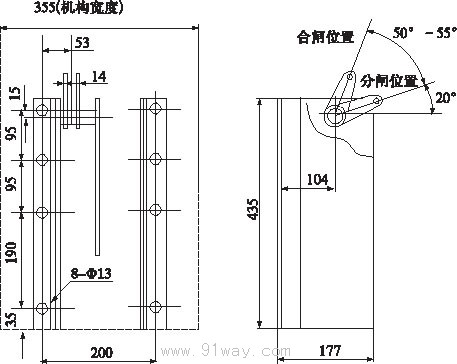

CT19BW/BN型弹簧操动机构外形尺寸

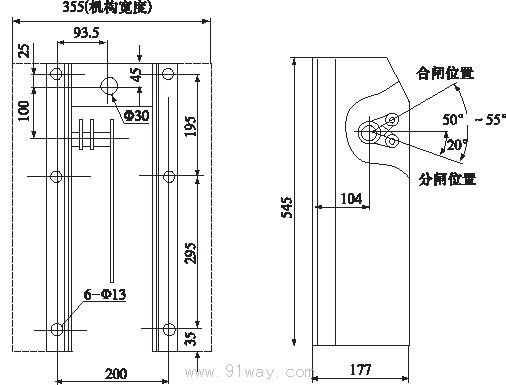

CT19BW/BN型弹簧操动机构安装尺寸

CT19BW/BN型弹簧操动机构

CT19BW/BN型弹簧操动机构
