产品名称：

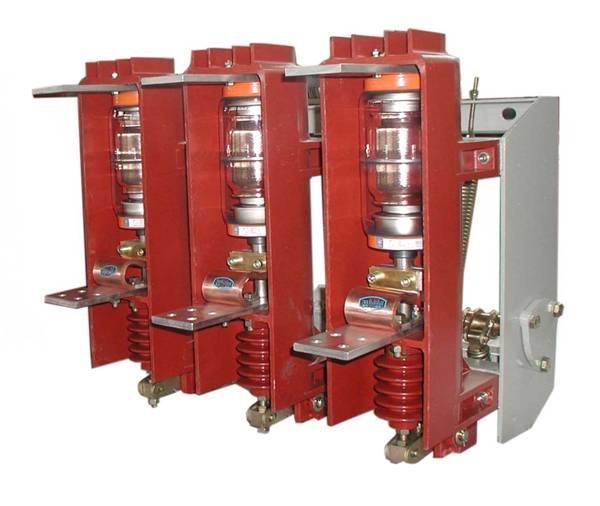

ZN40-12,ZN41-12户内高压真空断路器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 户内真空断路器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

ZN40-12,ZN41-12户内高压真空断路器产品详细说明：

ZN40-12/630～1250-31.5，ZN41-12/1600～4000-40/50型真空断路器为额定电压12kV，三相交流50Hz的户内高压开关设备。本断路器结构为框架式结构。断路器可配用CD10电磁操动机构也可配用CT8弹簧操动机构。可作为GG1A（F2）、XGN2-12等开关柜的首选断路器。

ZN40-12,ZN41-12户内高压真空断路器结构简单、开断能力强、寿命长、操作功能齐全、无爆炸危险、维修简便，适用作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。
　

序号	名称	ZN40-12			ZN41-12
1	额定电压（ kV ）	12
2	额定电流（ A ）	630	1250	1600	2000 2500 3150 4000
3	额定开断电流（ kA ）	16 20	20 31.5	31.5	40 50
4	动稳定电流（ kA ）（峰值）	40 50	50 80	80	100 125
5	4 秒热稳定电流（ kA ）	16 20	20 31.5	31.5	40 50(3s)
6	额定短路关合电流（ kA ）（峰值）	40 50	50 80	80	100 125
7	额定短路电流开断次数（次）	30			30
8	操作顺序	O-0.3s-CO-180s-CO			O-180s-CO-180s-CO
9	额定雷电冲击耐受电压（ kA ）	75 （断口间 85 ）
10	1min 工频耐受电压（ kV ）	42 （断口间 48 ）
11	机械寿命（次）	10000
12	额定电流开断次数（次）	10000

ZN40-12,ZN41-12户内高压真空断路器（示意图）
