产品简介:
(点击小图查看大图) 资料下载 继电器外形尺寸及开孔尺寸(附图4和附图8)
JGL-110系列反时限过流继电器产品详细说明:
用途:

JGL-110系列集成电路反时限过流继电器(以下简称继电器)。采用常规集成电路和数字电路构成,其I-t延时特性符合国际电工学会IEC255-4标准,同时考虑到国内电磁型(GL型)反时限过电流继电器的互换性,也可以根据实际系统运行要求提供非标准反时限特性的继电器。该系列每个继电器都配备有低暂态超越的速断出口。当与其他类型继电器配合可构成不同类型的保护功能。因此可适用于各种类型的电力设备的继电保护。
目前,我国电力系统35kV以下电压等级的输配电系统,保护的配置一般采用不完全星形接线的电流保护,保护多采用过流速断,其中过流保护一般为定时限或反时限,考虑国内继电保护传统习惯,本继电器采用二相式电流保护,过流保护可经选贼反时限或定时限,两相的过流和速断都可以独立整定,过流和速断独立跳闸出口,并具有告警信号输出接点。

JGL-110系列反时限过流继电器型号名称:

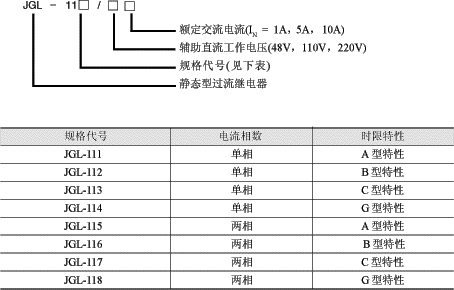

JGL-110系列反时限过流继电器型号说明及技术参数

工作原理:
CT二次电流经变换器形成弱电压,反时限起动电流整定,滤波,整流,滤波并自动取出最大故障相电流,送入电平检测形成开放回路,特征量插入回路以形成不同类型的反时限特性曲线,V-F回路送入计时器,当与整定延时一致性,符合电路送出一个脉冲信号至放大器驱动KF反时限出口继电器。速断整定并自动取出最大故障相电流送至积分电平检测器,经与预置电平判别后,送出一脉脉冲信号至放大器驱动KS速断出口继电器。

使用方法:
4.1本继电器时限特性均能符合IEC255-4的规定要求,同时可符合其他类型的反时限继电器,对IEC255-4所规范的A、B、C型反时限特性曲线表达如下:

A:t=I*=0.14k/2/I*0.02-1(s)
B:t=13.5k/2/I*-1(s)
C:t=80k/2/I*2-1(s)
G:t=0.236k/2/I*0.02-1(s)(替代GL型继电器)
式中:
I*-故障电流为起动电流的标么值
I*=I-实际故障电流/IF-起动电流整定值
I*不大于1.2为不推荐使用段
K:动作时间位移标度k=0.1~9.9DK=0.1
t:继电器的动作时间单位(s)
4.2反时限起动电流整定起动电流整定值主要取决于被保护设备的短路电流,根据故障电流的保护范围,改变IF拨轮开关的数值,根据面板计算公式,可得反时限起动电流的整定值IF。
4.3反时限特性时间整定反时限特性时间整定,主要为了能与各级反时限保护的配合应用,使保护有选择且快速切除故障,时限要求可根据I-t特性图来选择曲线束中的任一束曲线,拨动K值的拨轮开关数值,即指示曲线束中的一束。(K置00位置表示反时限消失)当需要定时限过流保护时,只需将反时限/定时限功能开关拨至定时限位置,此时定时限时间即为K开关的数值。
4.4速动过流整定为了能与反时限出口相配合,以解决不同状态下反时限不能满足运行要求和快速切除近处故障,速动电流整定值IS的拨轮开关的数值乘以IF的值,即得IS速动电流整定值。
4.5本继电器为两相式或单相式过流,两相的动作电流可分别整定。

JGL-110系列反时限过流继电器计算公式

主要技术参数:
5.1额定值:交流电流IN:1A,5A,10A;
交流频率FN:50Hz,60Hz;
辅助直流电压UNDC:48V±10%,110V/220V±20%。
5.2反时限起动电流:IF=0.1IN(1~10.9)。
即:当IN=1A,IF整定范围为0.1A~1.09A;
当IN=5A,IF整定范围为0.5A~5.45A;
当IN=10A,IF整定范围为1A~10.9A。
5.3速动电流:IS=(2~21.8)IF。
即:当IN=1A时,IS整定范围为0.2A~23.76A;
当IN=5A时,IS整定范围为1A~118.8A;
当IN=10A时,IS整定范围为2A~237.6A。
(注:整定电流大于100A不推荐使用)反时限延时标度:K=0.1~9.9。
定时限延时:t=(0.1~9.9)s
5.4动作时间::反时限延时参阅附录。
速动在1.2IS下不大于60ms;
2IS下不大于30ms。
动作时间一致性不超过±5%。
5.5误差
电流整定值不超过±5%;
反时限时间整定值不超过±5%(I*小于2时为±10%);
定时限时间整定值不超过±10%+20ms。
5.6返回时间:
反时限在15IF下,速动在10IS下为60ms
5.7返回系数:不小于0.9。
5.8功耗:交流电流回路IS下不大于0.8VA/相;
直流电压回路UNDC下不大于10W。
5.9电流回路过载容量能承受2IN下连续运行(IN=1A、5A);
10IN下10s;
40IN下1s。
5.10接点输出:主接点过流2转换;
速动2转换。
信号接点1开/1闭。
5.11接点容量:
断开:直流250V/0.5A,=5ms±0.75ms容量为50W;
交流250V/2A,coso=0.4±0.1容量为250VA。
5.12电压试验:绝缘试验不同回路间2kV,50Hz,1min;同组接点间1kV,50Hz,1min。
5.13允许使用环境温度:-10℃~+40℃。
5.14储存温度:-25℃~+75℃。
5.15重量:不大于2.2kg。

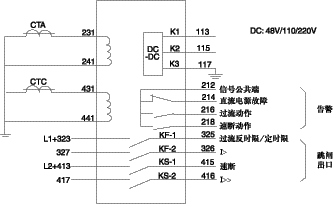

继电器背后接线图:
图中触点为继电器不通电或不动作状态

JGL-110系列反时限过流继电器接线图

继电器外形尺寸及开孔尺寸:
见凸出式模数化插入式结构中的附图4和附图8。

订货需知:
8.1继电器名称、型号。
8.2辅助直流电压额定值和额定电流(如有特殊要求请另外提出)。
8.3触点形式如为特殊要求请另外写明。
8.4订货数量。
8.5ABB结构继电器配套:继电器底座和若干插套(须独立定货)。
