PD-H-L压力继电器产品详细说明：

PD-H-L压力继电器是电液系统中将压力信号转换成电信号的转换器，以实现电液系统自动程序控制和安全保护。适用一般环境油、气、水等工作介质，仪表压力切换可调，反应灵敏，并有灯光显示，其技术指标符合液压压力继电器产品质量分等JB/JQ2020-88标准。
PD-H-L压力继电器已获实用新型专利，专利号：91-65222，该产品广泛应用于机械、冶金、矿山、石油、化工等自动控制和安全保护。

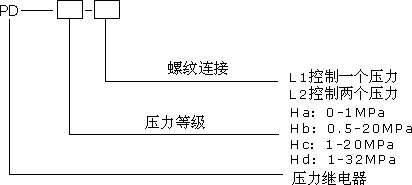

型号命名：



PD-H-L压力继电器技术参数：

调压范围 MPa	最小通断压力MPa	最大通断压力MPa	灵敏度%	重复精度%	开关精度%	最大允许开关频率 次/分
0-1.0	0.065;0.005	1.0;0.97	≤3	≤1.2	<1	30
1-32	0.7;0	32;31	≤2	≤0.5

工作温度：-25℃~70℃
工作介质粘度：2.8~380 cst
防护等级：IP54
工作电压：24V-；110V-；220V~
开关寿命：30万次
连接螺纹：M14×1.5
仪表执行标准：JB/T6802-1993

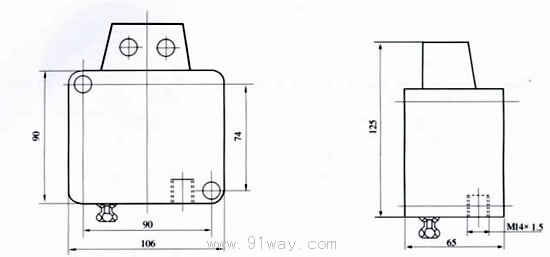

外形尺寸：

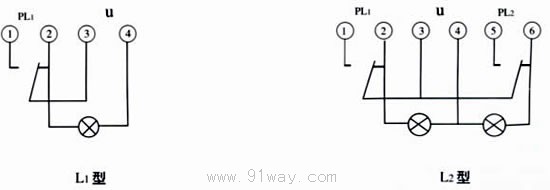

PD-H-L压力继电器接线示意图：



使用与订货须知：

调压方法：
PD-H-L1型调正时应先逆时针松开锁紧螺母，顺时针方向旋进调压螺杆后，升压至压力表显示给定值，再逆时针旋转调压螺杆，使微动开关动作。指示灯亮，轻轻靠上锁紧螺母，重复细调至信号正确，锁住锁紧螺母。

PD-H-L2型调压方法同上，近标牌的为上限调压螺杆，应先调下限，再调上限。
工作环境不应有腐蚀性气体。
订货请说明名称、型号、调压范围、工作电源。
