产品名称: JGL-10系列静态型过流继电器
型号规格: JGL-10系列静态型过流继电器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 电流继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JGL-10系列静态型过流继电器产品详细说明:

JGL-10系列静态反时限过流继电器

一、概述

1、JGL-系列静态反时限过流继电器(以下简称继电器)具有反时限特性,用于发电机、变压器及输配电系统的继电器保护装置中。在设备过负荷或短路时,能按预定的时限可靠动作,发出信号或切除故障部分。
2、本继电器为集成电路静态型继电器,采用数码开关整定电流值,直观方便,改变整定值无须检验,整定范围为2-9.9A级差为0.1A;精度高、功耗小、动作时间快、返回系数高,是GL-型过流继电器理想的更新换代产品。
3、本继电器执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》;机械行业标准JB3346-83《反时限过流继电器技术条件》。

二、继电器型号分类及含义

JGL-10系列静态型过流继电器型号说明

JGL-10系列静态型过流继电器型号与被替换老型号对照表:

JGL-10系列静态型过流继电器技术参数

三、正常工作环境

1、环境温度:-10℃~+50℃;
2、相对湿度:不大于90%;
3、大气压力:86kPa~106kPa;
4、使用地点不出现超过GB/T14537规定的严酷等级为1级的振动。
5、周围环境:不允许有阳光直射、雨和水的冲洗,无爆炸危险的介质,不应含有能腐蚀金属、破坏绝缘和表面涂覆层的介质及导电介质,不允许有明显的水气,不允许有严重的霉菌存在。

四、主要技术指标
1、额定值:50Hz交流5A,波形畸变不超过2%。
2、过流整定范围为2-9.9A(无辅助电源),级差为0.1A,电流整定值误差不大于±3%。
3、速动倍数整定范围为2-9.9倍,级差为0.1倍,电流速动整定值误差不大于±3%。
继电器的速动电流用电流整定值的倍数表示:速动电流=速动倍数×整定电流。
4、速动动作时间:继电器任一整定点上,在1.2倍速动电流时的动作时间不大于50ms。
5、返回系数:不小于0.9。
6、反时限特性曲线动作方程:

JGL-10系列静态型过流继电器电工符号

t:反时限动作时间K:延时曲线系数(整定范围0.1~9.9)
Is:整定电流值I:实际输入电流值 (注:I/Is不大于1.2为不推荐使用段)
7、反时限特性时间整定误差:
a)当I/Is<2时,平均误差不大于10%;
b)当I/Is>2时,平均误差不大于5%+30ms。
8、典型反时限特性,见下表:
9、功率消耗:额定电流时功率消耗不大于6VA。
10、触点容量
a、接通容量:在直流电压不超过250V时,结构1型产品触点连续接通电流为10A;
b、断开容量:在电压不超过250V的感性负荷回路中(L/R=5ms),结构1型产品分断容量为50W。
c、过载能力:继电器的触点能可靠地断开1.5倍规定容量的电流5次,且触点的性能仍符合技术标准的要求。
11、介质强度:
在标准试验大气条件下,各导电部分连在一起对外露非带电金属部分及外壳之间,应能承受交流有效值2000V/50Hz的试验电压,历时1min,无绝缘击穿或闪络现象。
同一组动、静触点之间应能承受交流有效值1000V/50Hz的试验电压;历时1min,无绝缘击穿或闪络现象。
不同一组触点之间应能承受交流有效值2000V/50Hz的试验电压,历时1min,无绝缘击穿或闪络现象。
12、绝缘电阻
在标准试验大气条件下,继电器各导电部分对外露非带电金属部分及外壳之间,用开路电压为500V的测试仪器测其绝缘值,应不小于20MΩ。
13、工作寿命:继电器在规定的负荷下为80000次,平均无故障率时间为8万小时。

五、安装和接线须知
1、为确保继电器在使用中性能稳定及质量可靠,在使用之前一定要进行检查和测试。方法如下:
a、从包装盒中取出继电器。
b、检查继电器外观是否完好,壳内有无凝露,内部元器件有无损坏。
c、确定继电器外观无损坏后,方可进行各测试及通电检查。
d、检查测试内容可根据实际情况而定,包括整定值、延时时间、绝缘、耐压等内容,检查方法应遵循JB3346-83《反时限过流继电器技术条件》和其它有关标准以及说明书中有关技术指标的规定。
2、检查测试结束后,即按以下步骤进行安装。
a、首先应熟悉继电器的各接线端子,再检查安装尺寸是否匹配。b、根据使用要求接好外部接线。
c、经检查确信接线无误后,方可对电路进行通电试验,以检查其功能是否正确。
3、为确保安装正确可靠,安装结束后应进行仔细检查。检查内容包括:继电器放置是否平衡;罩壳是否有破损;螺钉、螺母是否有松动;接线是否牢固等。检查确信正常后,方可投入使用。

六、整定方法和使用注意事项。
1、起动电流整定:起动电流整定开关为最左一组拨码开关(共两个),左面一个表示1A级,右面一个表示0.1A级。若其值为5和6,则其整定值为5.6A。注意其范围为无辅助电压产品2-9.9A,级差是0.1A级。
2、反时限特性曲线K值整定:K值整定开关为最左第三组拨码开关(共二个),左边一个为表示1级;右边一个表示0.1级。本产品K值整定范围为0.1~9.9,(举例)比如其值设定为5.0,过流动作值设定为5.0,输入实际电流为30A时那么它的延时时间为13.5秒,但其速断倍数值应设定为6倍以上。3、速动倍数整定:速动倍数选择开关为左第二组拨码开关,其范围为2-9.9倍,拨码左边一个表示1倍,右边一个表示0.1倍。当其值为3、0时则为3倍。若设定电流为2.6A,速动倍数为3倍,则当电流达到3×2.6=7.8时,会不经延时而直接动作。注意,无辅助电源产品速动后断电方可返回。
4、使用注意事项
a、无辅助电源产品测试应注意方法:当用变压器作为电流源时,要求变压器的次级匝数与电流互感器的次级匝数相当,否则就会由于阻抗不匹配而产生较大的误差,测试速动的动作速度时,若采用电流通断法进行测量,由继电器内部工作电源需要一定的建立时间,会产生较大的误差,而在正常工作时,由于工作电源是存生的,速度会快得多。同理,在用通断法测量延时时间时,也会产品误差。
b、无辅助电源产品的动作指示:当继电器的速断出口和延时出口后,继电器面板上的动作指示灯会保持动作记录;在继电器动作返回后,动作指示灯需手动复归。

七、维修、保养和贮存
1、维修保养无特殊要求,即当继电器工作不正常或出现故障时,工作人员立即进行更换,并送厂方进行检修。
2、未用或备用之继电器,应贮存在空气流通且温度不要高于+55和不抵于-25以及相对湿度不大于90%的环境中,库房内应无酸碱盐及腐蚀性或爆炸性气体,不受尘埃及雨雪的侵袭。

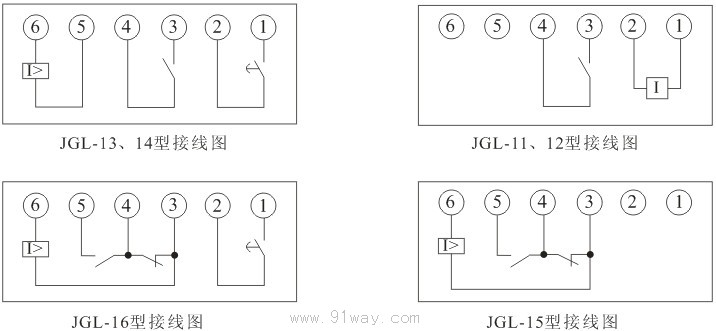

JGL-10系列静态型过流继电器接线图

八、整定举例

例:已知给水泵电动机的参数为:额定电压VeD=6KV,容量PeD=2000kw,额定电流IeD=230A,启动倍数=6,电流互感器变比LH=300/5,电动机启动时间为20S。(二相差式接线)
用JGL反时限过流继电器来保护它的过负荷和速断,整定计算如下:

1、保护装置继电器的启动电流为

JGL-10系列静态型过流继电器电工符号2
说明:

Kk-可靠系数,当保护动作于跳闸或减载时取1.2;动作于信号取1.05。
IeD-电动机额定电流。
Kjx-电流互感器接线系数;若为三相完全星形接线或两相不完全星形接线此值为1。若为二相差式接线时,Kjx=反映为三相正常工作和三相短路时的电流;若Kjx=2反映装电流互感器两相短路时的电流;若Kjx=1反映另一相和有电流互感器的两相短路时的电流。
Lh-电流互感器变比
Kfh-为继电器返回系数,一般取0.9~1。

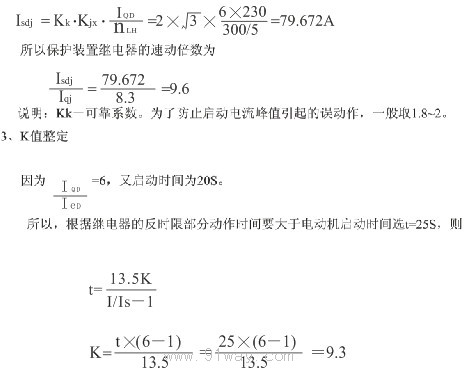

2、电动机的速断定值为
JGL-10系列静态型过流继电器计算公式

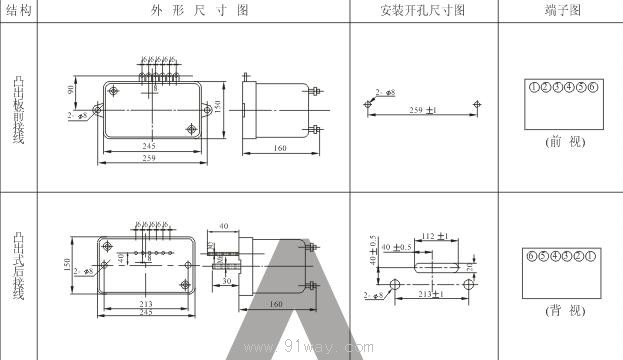

JGL-10系列静态型过流继电器接线图

JGL-10系列静态型过流继电器
