产品名称: HSN系列内齿式单排四点接触球式回转支承转盘轴承
型号规格: HSN系列内齿式单排四点接触球式回转支承转盘轴承
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 转盘轴承
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
HSN系列内齿式单排四点接触球式回转支承转盘轴承产品详细说明:

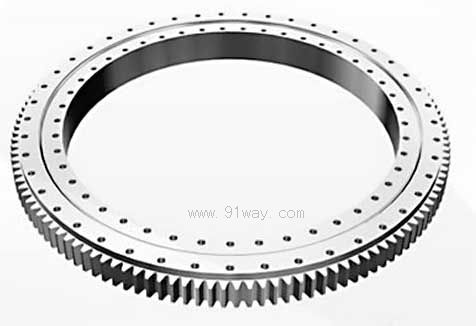

HSN系列内齿式单排四点接触球式回转支承转盘轴承

序号 内齿式
DL
mm
外型尺寸 安装尺寸 结构尺寸 齿轮参数 齿轮
圆周力
参考
重量
kg
D
mm
d
mm
H
mm
D1
mm
D2
mm
n mm n1
mm
D3
mm
d1
mm
H1
mm
h
mm
b
mm
x m
mm
De
mm
z 调质
T 104N
1 HSN.25.625 725 525 80 685 565 18 18 3 626 624 68 12 60 1.4 5 498.8 101 5.2 100
HSN.25.625A 1.15 6 496.7 84 6.2
2 HSN.25.720 820 620 80 780 660 18 18 3 721 719 68 12 60 1.4 6 586.6 99 6.2 120
HSN.25.720A 1 8 582.3 74 8.3
3 HSN.30.820 940 705 95 893 749 24 20 4 821 818 83 12 70 1.4 6 664.5 112 7.2 210
HSN.30.820A 1 10 658 67 12.2
4 HSN.30.880 1000 760 95 956 800 24 20 4 881 878 83 12 70 1.15 8 718.2 91 9.7 230
HSN.30.880A 1 10 707.9 72 12.2
5 HSN.30.1020 1170 875 95 1120 930 24 22 4 1021 1018 80 15 70 1.4 8 830.1 105 9.7 300
HSN.30.1020A 1.15 10 827.8 84 12.2
6 HSN.30.1220 1365 1075 120 1310 1130 36 24 6 1221 1218 105 15 90 1.4 10 1027.8 104 15.7 450
HSN.30.1220A 1 12 1017.3 86 18.8
7 HSN.35.1250 1400 1090 120 1350 1150 36 26 6 1251 1248 105 15 90 -0.35 10 1037 105 15.7 520
HSN.35.1250A 1 12 1028.8 87 18.8
8 HSN.35.1435 1595 1278 120 1535 1335 36 26 6 1436 1433 105 15 90 1.15 12 1221.2 103 18.8 610
HSN.35.1435A 1 14 1214.8 88 21.9
9 HSN.35.1540 1720 1360 140 1660 1420 42 26 6 1541 1538 122 18 110 1.4 12 1293.1 109 23 732
HSN.35.1540A 1.15 14 1284.8 93 26.8
10 HSN.35.1700 1875 1525 140 1815 1585 42 29 6 1701 1698 122 18 110 1.15 14 1452.7 105 26.8 844
HSN.35.1700A 1.15 16 1452.3 92 30.5
11 HSN.40.1880 2100 1665 160 2030 1740 48 32 6 1881 1878 140 20 115 1.4 14 1592.6 115 27.8 1400
HSN.40.1880A 1.15 18 1579.9 89 35.8
12 HSN.40.2115 2325 1900 160 2245 1980 48 32 6 2116 2113 140 20 115 1.4 16 1804.1 114 31.9 1600
HSN.40.2115A 1.15 20 1795.4 91 40
13 HSN.40.2370 2600 2146 180 2520 2220 48 32 6 2371 2368 158 22 130 1.4 18 2065.6 116 40.7 2100
HSN.40.2370A 1.15 22 2040.9 94 49.7
14 HSN.40.2600 2835 2365 180 2750 2450 54 36 6 2601 2598 158 22 130 1.4 18 2263.5 127 37.6 2400
HSN.40.2600A 1.15 22 2260.8 104 45.9
15 HSN.50.2820 3085 2555 200 3000 2640 54 36 6 2822 2818 178 22 150 1.4 20 2455 124 52.2 3400
HSN.50.2820A 1.15 25 2444.1 99 65.3
16 HSN.50.3120 3400 2840 200 3310 2930 54 36 6 3122 3118 178 22 150 1.4 22 2722.5 125 57.4 4000
HSN.50.3120A 1.4 25 2719 110 65.3
17 HSN.50.3580 3920 3240 240 3820 3340 60 40 6 3582 3578 218 22 190 1.4 22 3118.4 143 72.7 6700
HSN.50.3580A 1.4 25 3118.8 126 82.6
18 HSN.50.4030 4370 3690 240 4270 3790 66 40 6 4032 4028 218 22 190 1.4 22 3558.3 163 53.6 7700
HSN.50.4030A 1.4 28 3549 128 68.2
19 HSN.50.4540 4860 4210 240 4760 4310 72 40 6 4542 4538 218 22 190 1.4 22 4042.2 185 72.1 8760
HSN.50.4540A 1.4 30 4042.4 136 99.1


注:
1、n1为润滑油孔数,均布:油杯M10×1 JB/T7940.1-TB7940.2.
2、安装孔n-Φ可改用螺孔;齿宽b可改为H-h。
3、表内齿轮圆周力为最大圆周力,额定圆周力取其1/2。
4、表内变位系数均为外齿式设计。

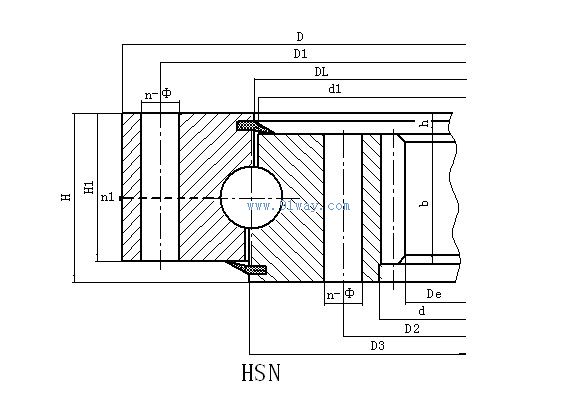

HSN系列内齿式单排四点接触球式回转支承转盘轴承外形尺寸

HSN系列内齿式单排四点接触球式回转支承转盘轴承
产品分类
本网站所有产品资料均来源于各有关生产厂商,我们不保证资料的完整性及正确性,如需更详细资料,请直接联系厂商
