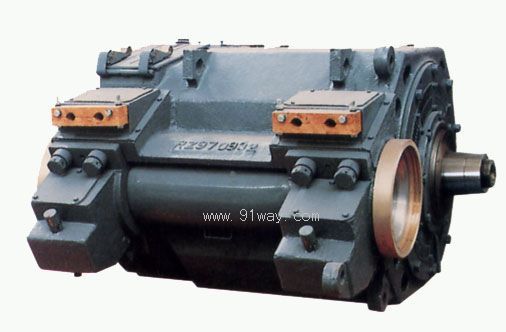

ZD109直流牵引电动机产品详细说明：

ZD109（ZQDR-410C）直流牵引电动机是一种客货运内燃机车的四极、强迫通风、串励直流牵引电动机。在设计制造方面，吸收了国外的一些先进技术，工艺上采用国内最先进的真空压力一体化浸漆，并采用铸钢抱轴瓦机座，是ZD109系列原型机。该电机主要用于东风4C内燃机车上。

ZD109直流牵引电动机主要技术参数：
额定功率（Rated Power）：480KW
额定电压（Rated Voltage）: 645V
额定电流（Rated Current）: 800A
额定转速（Rated Speed）: 754 r/min
最大转速（Max Speed））: 2350 r/min
额定效率（Rated Efficiency）: 93%
最高电压（Max Voltage）: 870V
最大恒功率转速（Max Speed at Constant Power）: 1880 r/min
最大电流（Max Current）: 1110A
工作制（Duty）: s1
绝缘等级（Insulation class ）: H/F
励磁方式（Exciting Type）: 串励 Serier-Wound
冷却方式（Cooling Method）: 强迫通风Forced Ventilation
重 量（Weight）:3060kg
