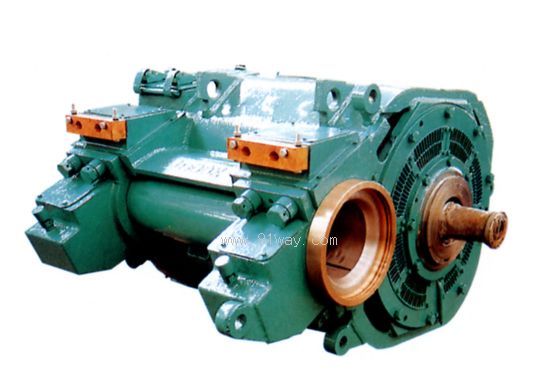

ZD109A直流牵引电动机产品详细说明：

ZD109A直流牵引电动机机座采用钢板焊接结构，通用ZD109电枢，主附极线圈，该电机主要用于东风4D内燃机车和改进型东风4B机车上

ZD109A直流牵引电动机主要技术参数：

额定功率（Rated Power）：530KW
额定电压（Rated Voltage）: 670V
额定电流（Rated Current）: 845A
额定转速（Rated Speed）: 770 r/min
最大转速（Max Speed））: 2350 r/min
额定效率（Rated Efficiency）: 93%
最高电压（Max Voltage）: 930V
最大恒功率转速（Max Speed at Constant Power）: 1960 r/min
最大电流（Max Current）: 1200A
工作制（Duty）: s1
绝缘等级（Insulation class ）: H/H
励磁方式（Exciting Type）: 串励 Serier-Wound
冷却方式（Cooling Method）: 强迫通风Forced Ventilation
重 量（Weight）:3060kg
