AH4R,AH5R,AH6R数位式限时继电器产品详细说明：

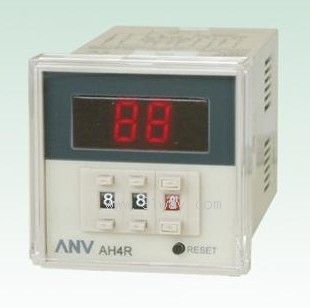

AH4R AH5R AH6R数位式限时继电器
时间范围x0.01sec~x10hr
使用石英掁荡器，其精确度不受温度及电压变化之影响，清晰及确实之数字设定，可防止设定上的错误时间范围，可承制自动归零功能(代号S)
亦可承制倒数计时(代号Y)
亦可承制闪烁继电器(代号R)

TIME RANGE ×0.01 SEC   ×MIN   ×0.1 SEC  ×0.1 H R ×SEC        × H R  ×0.1MIN     × 10H R		AH4R AH5R AH6R	AH4R-M AH5R-M AH6R-M	AH4R-X AH5R-X AH6R-X	AH4R-XM AH5R-XM AH6R-XM
倒数计时（Y）		AH4R-Y AH5R-Y AH6R-Y	AH4R-MY AH5R-MY AH6R-MY	AH4R-XY AH5R-XY AH6R-XY	AH4R-XMY AH5R-XMY AH6R-XMY
自动归零（S） 0.5 sec or 1.0 sec		AH4R-S AH5R-S AH6R-S	AH4R-MS AH5R-MS AH6R-MS	AH4R-XS AH5R-XS AH6R-XS	AH4R-XMS AH5R-XMS AH6R-XMS
闪烁继电器		AH4R-R AH5R-R AH6R-R	AH4R-MR AH5R-MR AH6R-MR	AH4R-XR AH5R-XR AH6R-XR	AH4R-XMR AH5R-XMR AH6R-XMR
尺寸（mm）		48H×48W×98D
安装与其底座		露出型：P2CF-08       埋入型：Y-50&US-08 or Y-50&P3C-08
额定电压		12~60VDC/AC 100~240VAC 50/60Hz
容许电压范围		额定电压的90~110%
指示灯动作		计时到指示
功能特性		可由底座开关选择整数及倒数
停电记忆（M）		无停电记忆	带停电记忆	无停电记忆	带停电记忆
控制输出		Mode A/B 2C or 1A 1C 5A 250V	Mode A/B 2C or 1A 1C 5A 250V	限时接点：1C 5A 250V 1+4 GATE 开控 1+3 RESET 复归	限时接点：1C 5A 250V 1+4 GATE 开控 1+3 RESET 复归
精 确 度	往复误差	±0.05% sec
	设定误差	0
	电压误差	±0.05% sec
	温度误差	±0.05% sec
寿 命	机 械	5×10^6 times
	电 气	10^5 times
复归方式		电源复归，外部复归
复归时间		电源复归：0.3sec   外部复归：0.02sec
消耗功率		Max.3VA		Max.2VA
使用环境温度		-10℃~+55℃
使用环境湿度		45%~85%RH
重量		Approx.130g	Approx.130g	Approx.120g	Approx.120g

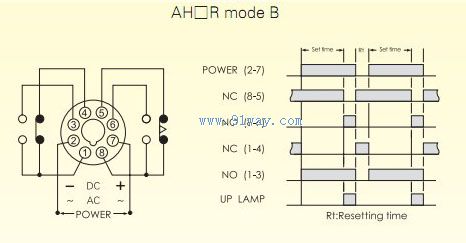

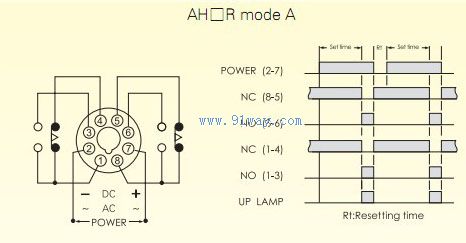

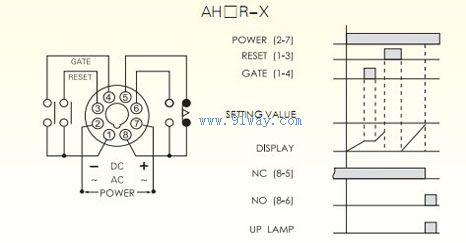

AH4R,AH5R,AH6R数位式限时继电器接线图与时序图

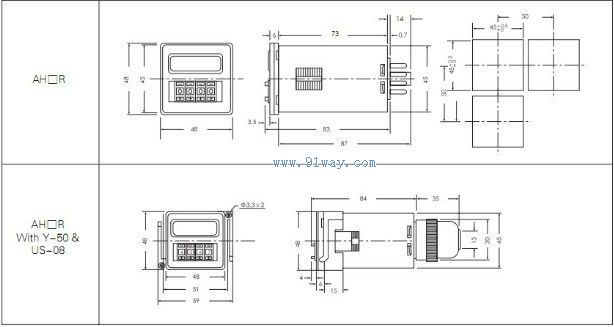

AH4R,AH5R,AH6R数位式限时继电器外观尺寸图
