ARD-N马达启动限时继电器产品详细说明：

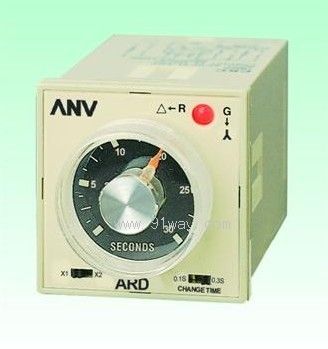

ARD-N马达启动限时继电器

针对感应电动机起动器而设计
从星形要转换成三角形时之切换时间0.1sec/0.3sec，可在面板上选择
复归时间短,适于重复起动
供应多种操作电压范围(从AC110V~AC440V)
时间范围有10/20sec和30/60sec两种组合

尺寸		48H×48W×104D
时间范围		10S/20S,30S/60S两种时间组合   切换时间0.1/0.3可自由组合
额定电压		AC(V):110,220,240,380,415,440,480,50/60Hz
指示灯动作		绿灯   红灯
输 出 接 点	型 号	ARD-N	ARD-NT
	限时1C	5A
	限时2C
	瞬时1C	5A la
寿 命	机 械	5×10^6 times
	电 气	10^5 times
复归时间		0.3 sec max
消耗功率		3VA
使用环境温度		-10℃~+55℃
使用环境湿度		45%~85%RH
重量		Approx.170g

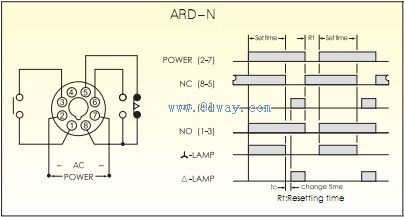

ARD-N马达启动限时继电器接线图与时序图

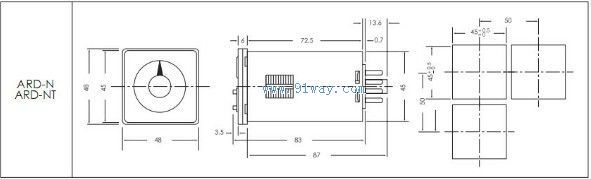

ARD-N马达启动限时继电器外观尺寸图
