产品名称: T2DR,T3DR,T4DR,T2DL,T3DL,T4DL数位式限时继电器
型号规格: T2DR,T3DR,T4DR,T2DL,T3DL,T4DL数位式限时继电器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 时间继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
T2DR,T3DR,T4DR,T2DL,T3DL,T4DL数位式限时继电器产品详细说明:
T2DR,T3DR,T4DR,T2DL,T3DL,T4DL数位式限时继电器

具有2位数,3位数及4位数计时功能,7段LED数字显示
21种时间范围(9.9sec~99hrs or 9.99sec~999hrs or 99.99sec~9999hrs)可供选择
可选择闪烁继电器
具有按键锁定功能
可选择动作方式为上数或下数
具有停电记忆功能

TIME RANGE SEC:9.9,99 MIN:9.9,99 HR:9.9,99 T2DR T2DR-X T2DL T2DL-X
TIME RANGE SEC:9.99,99.9,999 MIN:99.9,999 HR:99.9,999 T3DR T3DR-X T3DL T3DL-X
TIME RANGE SEC:99.9,999.9,9999 MIN:99M59S,999.9,9999 HR:99H59M,9999 T4DR T4DR-X T4DL T4DL-X
型 号 T2DR T3DR T4DR T2DL T3DL T4DL
尺寸(mm) Surface:60H×48W×78D Flush:88H×58W×78D Surface:48H×60W×78D Flush:58H×88W×78D
安装与其底座

Surface 露出型:8PFA     Flush  埋入型:US-08 or P3C-08

额定电压 12~60VDC/AC 100~240VAC 50/60Hz
容许电压范围 额定电压的90~110%
指示灯动作 计时到指示

功能特性

可由底座开关选择整数及倒数
时间范围 SEC:99.9,999   MIN:99.9,999   H R:99.9,999 SEC:999.9,9999  MIN:999.9,9999  H R999.9,9999
控制输出 Mode A/B 2C or 1A 1C 5A 250V

限时接点:1C 5A 250V 1+4 GATE 开控 1+3 RESET 复归

Mode A/B 2C or 1A 1C 5A 250V 限时接点:1C 5A 250V 1+4 GATE 开控 1+3 RESET 复归

往复误差 ±0.05% sec
设定误差 0
电压误差 ±0.05% sec
温度误差 ±0.05% sec

寿命

机 械 5×10^6 times
电 气 10^5 times
复归方式 电源复归,外部复归
复归时间 电源复归:0.3sec   外部复归:0.02sec
消耗功率 Max.3VA Max.2VA Max.3VA Max.2VA
使用环境温度 -10℃~+55℃
使用环境湿度 45%~85%RH
重量 Approx.150g Approx.140g Approx.150g Approx.140g

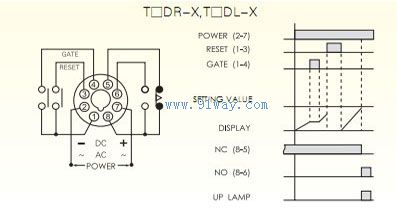

T2DR,T3DR,T4DR,T2DL,T3DL,T4DL数位式限时继电器接线图与时序图

T2DR,T3DR,T4DR,T2DL,T3DL,T4DL数位式限时继电器时序图

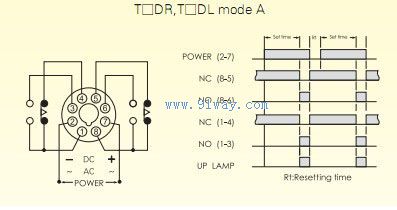

T2DR,T3DR,T4DR,T2DL,T3DL,T4DL数位式限时继电器接线图1

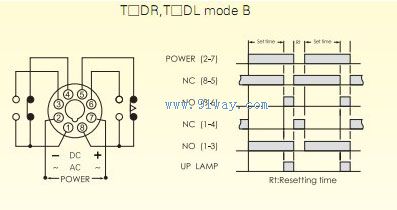

T2DR,T3DR,T4DR,T2DL,T3DL,T4DL数位式限时继电器接线图2

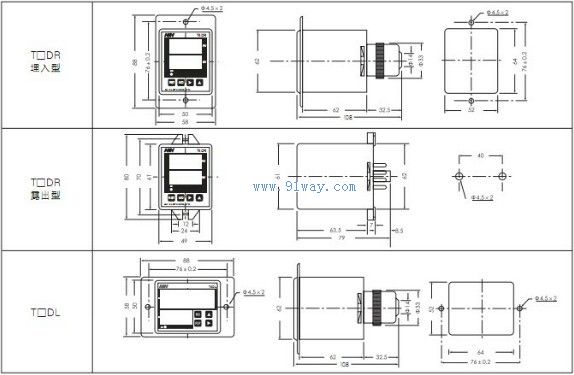

T2DR,T3DR,T4DR,T2DL,T3DL,T4DL数位式限时继电器外观尺寸图


T2DR,T3DR,T4DR,T2DL,T3DL,T4DL数位式限时继电器安装尺寸

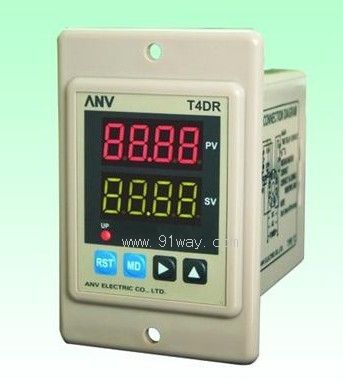

T2DR,T3DR,T4DR,T2DL,T3DL,T4DL数位式限时继电器

T2DR,T3DR,T4DR,T2DL,T3DL,T4DL数位式限时继电器
