AH5C模拟式限时继电器产品详细说明：

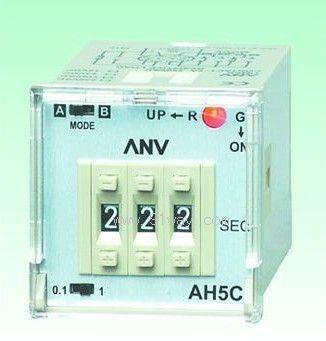

AH5C模拟式限时继电器

三位按键设定限时继电器
可由面板选择设定时间范围99.9S/999S, 99.9M/999M, 99.9H/999H
A, B接点转换可由面板选择
使用双色LED，可清楚指示电源接通及时间到指示
使用P2CF-08，做露出型安装，配合Y-50 + P3G-08做埋入型安装

时间范围		SEC:99.9S/999S    MIN:99.9M/999M H R:99.9H/999H
额定电压		DC(V):12,24,48 AC(V):12,24,48,110,220,240,380,415,440,50/60Hz
指示灯动作		ON-绿灯     UP-红灯
输 出 接 点	型 号	mode A	mode B
	限时1C		5A
	限时2C	5A
	瞬时1C		5A
寿 命	机 械	5×10^6 times
	电 气	10^5 times
复归时间		0.1 sec max
消耗功率		2VA
使用环境温度		-10℃~+55℃
使用环境湿度		45%~85%RH
重量		Approx.110g

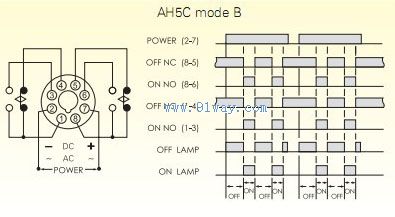

AH5C模拟式限时继电器接线图与时序图

AH5C模拟式限时继电器外观尺寸图
