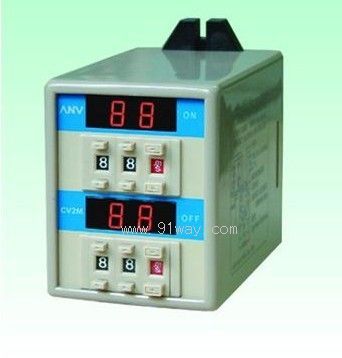

产品名称: CV2M,CV3M双调型限时继电器
型号规格: CV2M,CV3M双调型限时继电器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 时间继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CV2M,CV3M双调型限时继电器产品详细说明:
CV2M CV3M双调型限时继电器

双数字显示双调型限时继电器
使用石英掁荡器,其精确度不受温度及电压变化之影响,清晰及确实之数字设定,可防止设定上的错误时间范围
可承制单动作功能(代号T),可承制反动作功能(代号K) ,亦可承制倒数计时(代号Y)
A,B接点可在底部转换

尺 寸(mm) N:60H×48W×86D   Y:88H×58W×86D
安装与其底座 露出型:8PFA     埋入型:US-08 or P3G-08
复归时间 0.1 sec max
额定电压 12~60VDC/AC     100~240VAC 50/60Hz
容许电压范围 额定电压的85~110%

时间范围


OFF ON
×0.01SEC ×MIN ×0.01SEC  ×MIN
×0.1SEC ×0.1HR ×0.1SEC ×0.1HR
×SEC ×HR ×SEC ×HR
×0.1MIN ×10HR ×0.1MIN ×10HR


OFF ON
×0.01SEC ×MIN ×0.01SEC ×MIN
×0.1SEC ×0.1HR ×0.1SEC ×0.1HR
×SEC ×HR ×SEC ×HR
×0.1MIN ×10HR ×0.1MIN ×10HR
型 号 CV2M-N,CV2M-Y CV3M-N,CV3M-Y
倒数计时(Y)

CV2M-NY,CV2M-YY

CV3M-NY,CV3M-YY
单动作(T) CV2M-NT,CV2M-YT CV3M-NT,CV3M-YT
反动作(K) CV2M-NK,CV2M-YK CV3M-NK,CV3M-YK
控制输出 Mode A/B 2C or 1A1C 5A 250V Mode A/B 2C or 1A1C 5A 250V

往复误差 ±0.05% sec
设定误差 0
电压误差 ±0.05% sec
温度误差 ±0.05% sec

寿

机 械 5×10^6 times
电 气 10^5 times
消耗功率 Max .3VA
使用环境温度 -10℃~+55℃
使用环境湿度 45%~85%RH
重量 Approx.250g

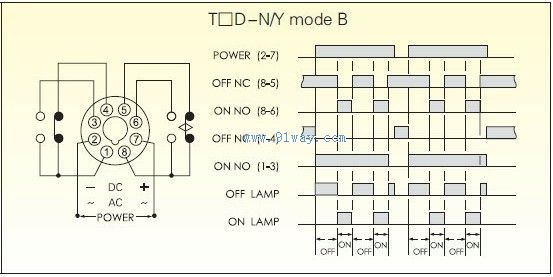

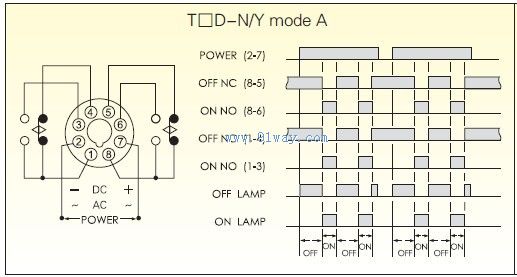

CV2M,CV3M双调型限时继电器接线图与时序图

CV2M,CV3M双调型限时继电器时序图
CV2M,CV3M双调型限时继电器接线图

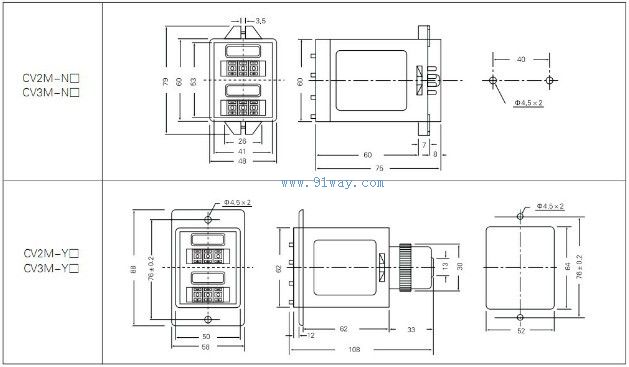

外观尺寸图

CV2M,CV3M双调型限时继电器安装尺寸

CV2M,CV3M双调型限时继电器

CV2M,CV3M双调型限时继电器
